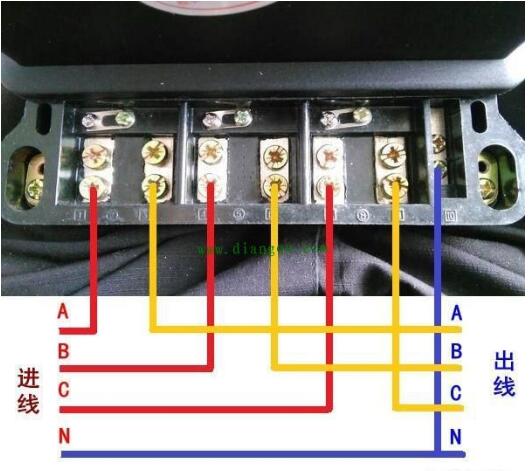

威勝DTSD341-MB3三相四線多功能電能表主要適用于需要高可靠性電能計量需求的發電廠、變電站及各類企事業單位，我們都知道三相四線電能表接線方式有兩種，第一種是經互感器接線，第二種是直通式接線；一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，又或者在電表顯示屏下方的配置面板上，下面我們先來說說直通式接線方式是什么樣的。依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的直觀圖如下：

注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線
三相四線電表直通式接線的電表共有10個孔，其中1、2為同一孔，4、5為同一孔，7、8為同一孔，,1、 4、 7接線孔是A/B/C三相輸入口； 3、 6、 9 是A/B/C三相輸出口； 1 0接線孔接零線。
以上是關于威勝DTSD341-MB3三相四線多功能電能表直通式接線方式的詳細介紹。
