長沙威勝電表是我國領先儀器儀表品牌，旗下DTSD341-MB3型號系列是長沙威勝主打型號之一，適用于工業用表和發電站用表，功能齊全，進口零件機芯，0.5s市場價格在1600左右，浩寧電表網比市場上便宜10%-20%，浩寧電表網只要1300一臺，數量多的話還有優惠哦!現在我們來看看威勝電表DTSD341-MB3負荷曲線功能。

威勝DTSD341-MB3電能表負荷曲線功能

電表采用大容量內卡(2M 字節)保存負荷曲線，最多可以保存 16184 條負荷曲線記錄。每條負荷曲線可記錄 6 類數據，負荷曲線保存的時刻與電表時鐘同步，保存數據的時刻是根據設置的 6 類數據記錄間隔與電表的時鐘的關系確定的，保存數據的間隔最小為 1 分鐘。如設置的 6 類數據記錄間隔分別為 T1、T2、T3、T4、T5、T6，電表的當前時間為 HH:MM，只要(60*HH+MM)能被 T1、T2、T3、T4、T5、T6 整除，就把 6 類數據全部保存。共可以保存 16184*Tmin 分鐘的負荷曲線數據，Tmin=Min(T1、T2、T3、T4、T5、T6)，Min 表示在這 6 個時間間隔中最小那一個。

在電表的參數管理系統軟件中有 6 條命令抄讀負荷曲線：1、讀給定時間塊。2、讀下一塊。3、讀最早塊。4、讀最近塊。5、重讀數據塊。6、讀零地址塊。當“負荷記錄起始時間”設定為 0 時，負荷曲線從內卡物理地址 0000 開始記錄。

如果電表負荷曲線模式字(模式字 8)設為負荷曲線時標方式為“帶年”的方式，即模式字 8 的 b6=0 時，給定(年)月

日時分抄讀命令必須帶“年”信息。否則，不能抄到指定時間的數據塊。

威勝DTSD341-MB3其他功能：其他記錄功能

編程：

每一條編程事件記錄記錄第一個編程起始時間，以及接下來 10 分鐘內的編程內容(可通過軟件查看編程內容)。編程事件記錄的數據格式為：起始時間(年月日時分)，編程標識字1，編程標識字2。

共記錄最近 10 次編程事件記錄……查看詳情>>

威勝DTSD341-MB3其他功能：脈沖輸出

本儀表面板上裝有兩個紅色 LED 指示燈指示是否有有功、無功電量脈沖輸出，輸出脈沖常數可設定。脈沖常數出廠設置以表計面板標識為準。

本儀表輔助端子配置正、反向有功，輸入無功、輸出無功光耦空接點脈沖輸出，可用于儀表誤差檢驗，也可接 RTU 等終端設備。

本儀表配置有輔助端子，輔助端子各個引線功能定義以電表上噴印的輔助端子標簽為準。輔助端子排列圖見圖所示……查看詳情>>

威勝MB3系列電表詳情：

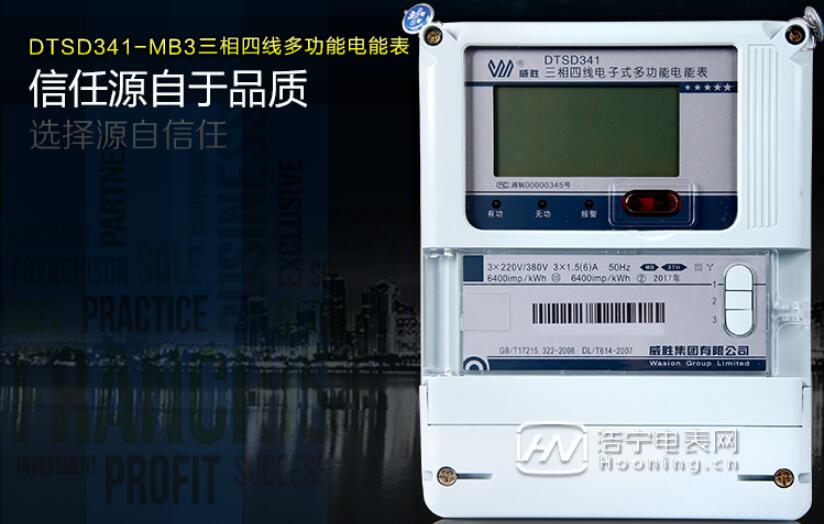

長沙威勝DTSD341-MB3三相四線多功能電能表

長沙威勝DSSD331-MB3三相三線多功能電能表
