三相有功電表接線圖
2022-04-08 16:01:56

三相有功電表一般是三相四線有功電表,有功電表接線方法有兩種,一種是直入式接線方法,另一種互感式接線方法,下面浩寧電表網為您具體說說三相有功接線圖兩種接線方式。

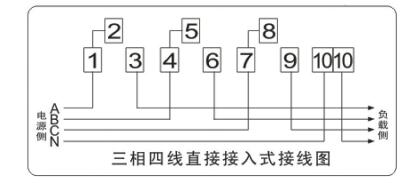

三相有功電表接線圖直入式

三相有功電表接線圖

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈,1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

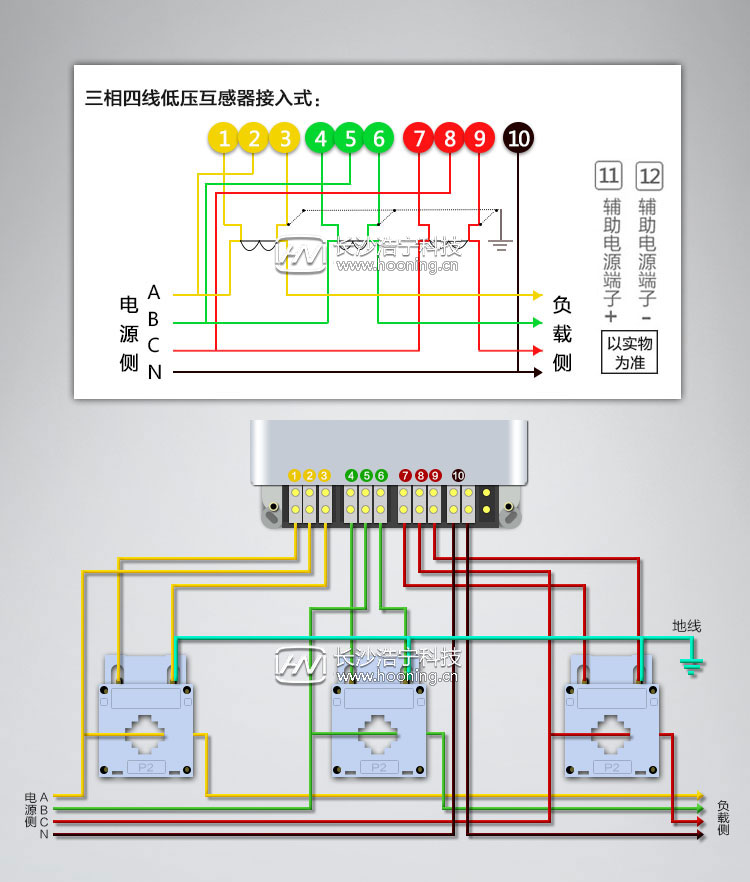

三相有功電表接線圖互感式

三相有功電表接線圖

A黃線,電壓線接入2號口,電流線經過第1個電流互感器S1接入1號口輸入,S2接入3號口輸出

B綠線,電壓線接入5號口,電流線經過第2個電流互感器S1接入4號口輸入,S2接入6號口輸出

C紅線,電壓線接入8號口,電流線經過第3個電流互感器S1接入7號口輸入,S2接入9號口輸出

N黑線一般代表零線,直接接入10號口。
