電子電表接線圖
2022-04-19 16:20:29

以下電子電表接線圖由浩寧電表網為您提供,希望對您有所幫助。

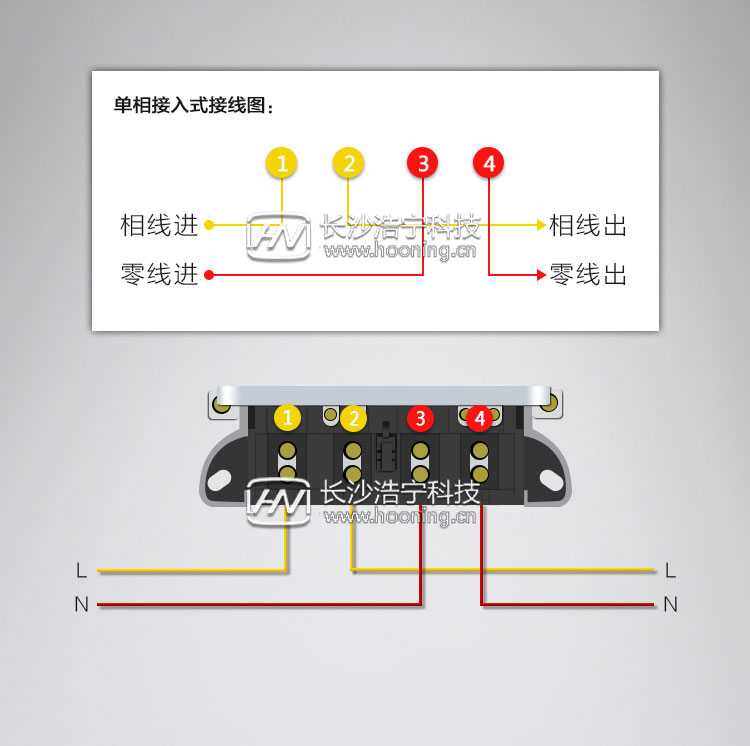

單相電子電表接線圖

電子電表接線圖

家用單相電表的接線必須是左火L,右零N,左邊火線進,火線出,右邊零線進,零線出標準的規范,單相電表的接線已經有標準規范了,1、3進,2、4出。

三相電子電表接線圖

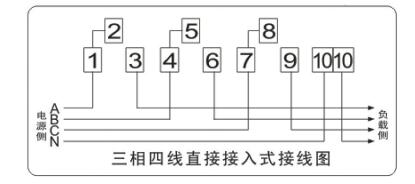

直入式:

電子電表接線圖

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈,1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

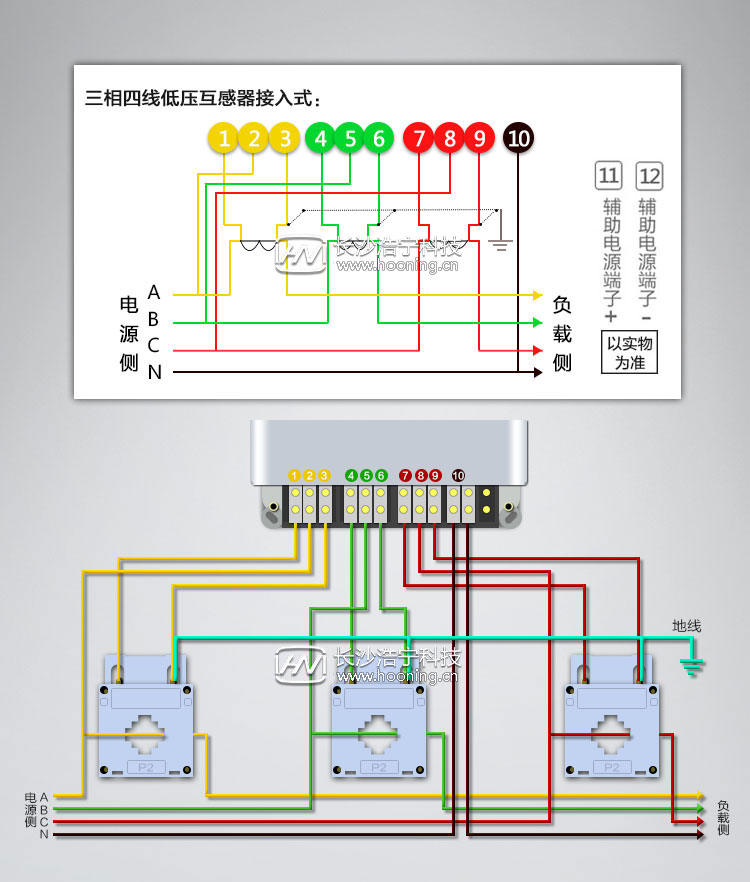

互感式:

電子電表接線圖

A黃線,電壓線接入2號口,電流線經過第1個電流互感器S1接入1號口輸入,S2接入3號口輸出

B綠線,電壓線接入5號口,電流線經過第2個電流互感器S1接入4號口輸入,S2接入6號口輸出

C紅線,電壓線接入8號口,電流線經過第3個電流互感器S1接入7號口輸入,S2接入9號口輸出

N黑線一般代表零線,直接接入10號口。
