智能電表是一種可以監測及記錄電能使用情況的電表。它利用先進的電子技術，實時監測用戶的電能使用情況，例如功率、電流、電壓、頻率等，并將數據傳送到服務供應商或消費者手中，以便更好地管理能源消耗。智能電表還可以通過通信技術來實現遠程控制和互動，比如為家庭設備提供遠程控制和自主控制，以及幫助電力公司及時檢測并處理網絡故障等。與傳統電表相比，智能電表具有更高的靈活性和可定制性，可以根據不同的能源消費者的需求，提供各種不同的數據和報告。

智能電表接線圖主要分為單相智能電表、三相三線智能電表以及三相四線智能電表，下面浩寧電表網為您梳理

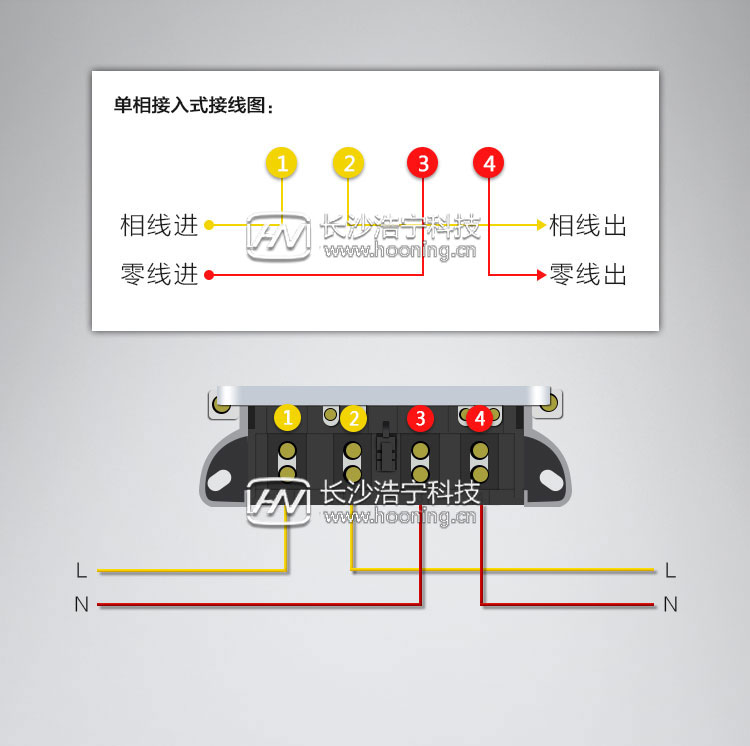

單相智能電表接線圖

家用單相電表的接線必須是左火L，右零N，左邊火線進，火線出，右邊零線進，零線出標準的規范，單相電表的接線已經有標準規范了，1、3進，2、4出。

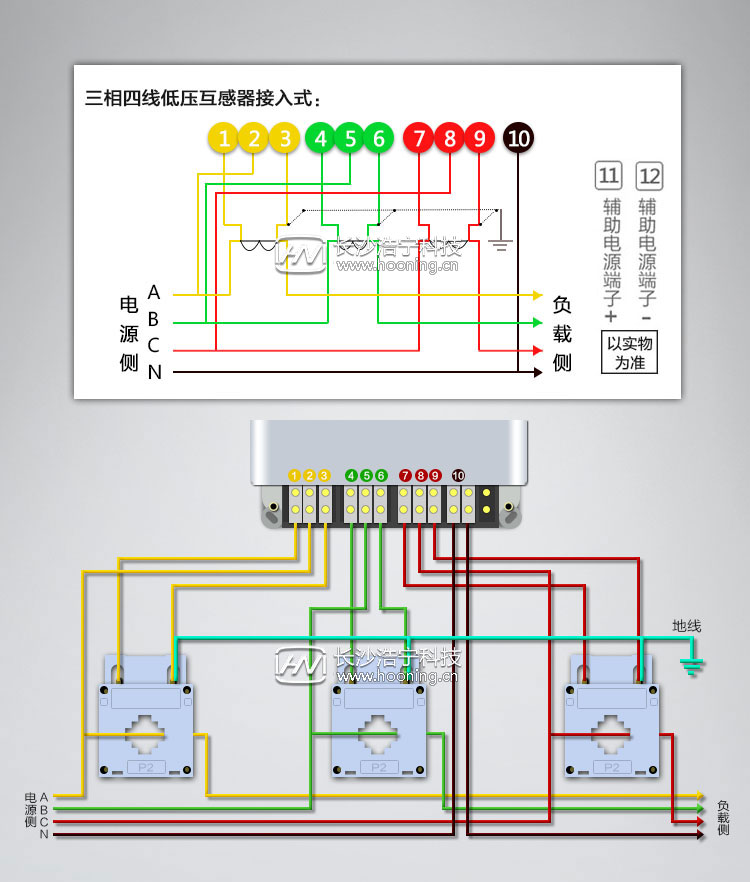

三相四線電表接線圖

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

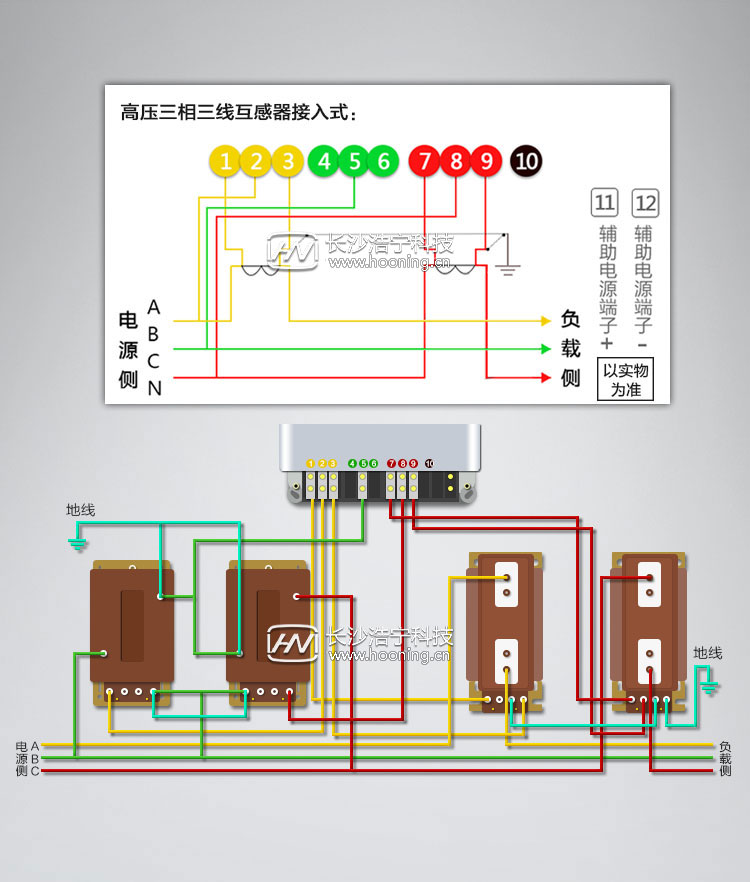

三相三線電表接線圖

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。
