1. 電能表接線

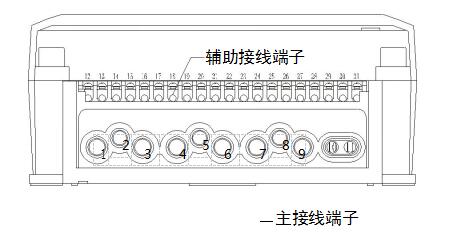

圖1：接線端子圖

主接線說明如下:

A相電壓輸入端——2號端子;

B相電壓輸入端——5號端子;

C相電壓輸入端——8號端子;

UN輸入端——10號端子(三相三線電能表不接);A相電流輸入端——1號端子;

A相電流輸出端——3號端子;

B相電流輸入端——4號端子(三相三線電能表不接);B相電流輸出端——6號端子(三相三線電能表不接);C相電流輸入端——7號端子;

C相電流輸出端——9號端子;

輔助接線說明如下：

12號端子——NC

13號端子——RS485A

14號端子——RS485B

15號端子——NC

16號端子——NC17號端子——有功脈沖輸出P_E(-)

18號端子——有功脈沖輸出P_C(+)

19號端子——無功脈沖輸出Q_E(-)

20號端子——無功脈沖輸出Q_C(+)

21號端子——可編程脈沖輸出PRG_E(-)

22號端子——可編程脈沖輸出PRG_E(+)

23號端子——時鐘脈沖輸出CLOCK_E(-)

24號端子——時鐘脈沖輸出CLOCK_C(+)

25號端子——NC

26號端子——NC

27號端子——NC

28、29、30、31號端子——NC

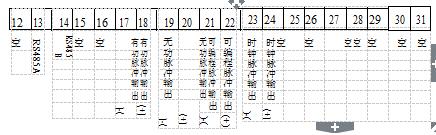

圖2：輔助接線端子配圖

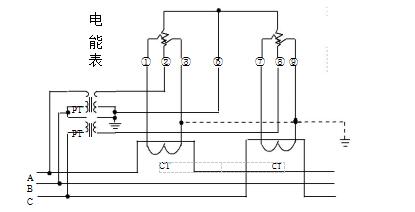

圖3： 三相四線經電壓、電流互感器接入式電能表接線圖

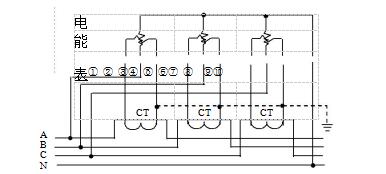

圖4： 三相四線經電流互感器接入式電能表接線圖

圖5： 三相三線經電壓、電流互感器接入式電能表接線圖

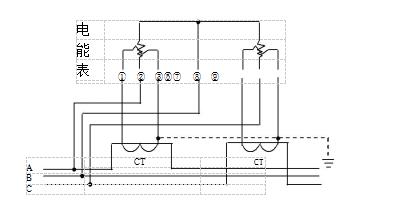

圖:6：三相三線經電流互感器接入式電能表接線圖

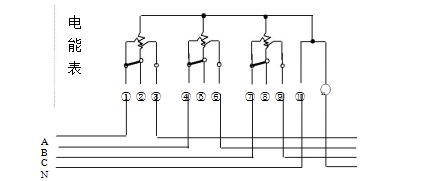

圖7：三相四線直接接入式電能表接線圖

2. 校驗

本表配有用于校表的光耦隔離脈沖輸出接口及脈沖輸出指示燈。校檢有功電量誤差:“-”端接第17號端子,“+”端接18號端子。校檢無功電量誤差:“-”端接第19號端子,“+”端接20號端子。校檢時鐘誤差誤差:“-”端接第23號端子,“+”端接24號端子。
