1. 概述

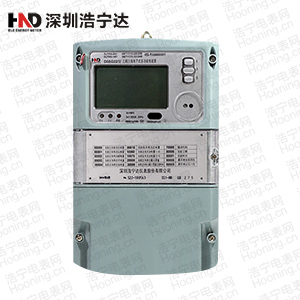

　　DSSD22型電子式三相三線多功能電能表是采用大規模集成電路，應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計制造的具有現代先進水平的儀表。

　　該表性能指標符合GB/T 17215–2002《1級和2級靜止式交流有功電能表》、GB/T 17883–1999《0.2S級和0.5S級靜止式交流有功電度表》國家標準和DL/T 614–1997《多功能電能表》標準對多功能電能表的各項技術要求，其通信符合DL/T645–1997《多功能表通信規約》的要求。

　　該表能計量各個方向的有功、無功電量及需量，并具有雙485通訊、手動及紅外停電喚醒等功能，它性能穩定、準確度高、操作方便。

　　2. 工作原理

　　多功能電能表是由測量單元和數據處理單元等組成，除計量有功、無功電能外，還具有分時、測量需量等兩種以上功能，并能顯示、存儲和輸出數據的電能表。

　　DSSD22型三相電子式多功能電能表工作原理如圖1所示：

　                                        　圖1 DSSD22型三相多功能電能表工作原理圖

　　電能表工作時，電壓、電流經取樣電路分別取樣后，送入專用電能芯片進行處理，并轉化為數字信號送到CPU進行計算。由于采用了專用的電能處理芯片，使得電壓電流采樣分辨率大為提高，且有足夠的時間來更加精確的測量電能數據，從而使電能表的計量準確度有了顯著改善。

　　圖中CPU用于分時計費和處理各種輸入輸出數據，通過串行接口將專用電能芯片的數據讀出，并根據預先設定的時段完成分時有功電能計量和最大需量計量功能，根據需要顯示各項數據、通過紅外或485接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。
