1. 概述

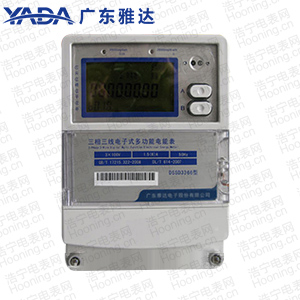

　　廣東雅達DSSD3366三相三線電子式多功能電能表具有精度高、穩定性好、布局合理、工藝先進、實用性強、功能強大、操作方便等特點，可準確、快捷地對各類電參數進行測量計算。

　　2. 主要功能

　　2.1 分時計量

　　本儀表可以計量正、反向有功電能，正、反向無功電能，四象限無功電能，以及A、B、C三相的分相正向有功電能;各種電能均可以按最大四種費率時段進行分時計量，得出不同費率的電能。(默認為費率3平時段)四種時段的名稱為：1(尖)、2(峰)、3(平)、4(谷)。

　　2.2 最大需量

　　本儀表可記錄正、反向有功，四象限無功，正、反向無功，尖、峰、平、谷各時段的最大需量及該需量出現的日期、時間。最大需量的積分周期和滑差步進時間可選擇，需量周期可在5、10、15、30、60min中選擇。滑差式需量周期的滑差時間在1、2、3min中選擇。需量周期應為滑差時間的整數倍5倍及以上。出廠默認設置為：最大需量周期15min，滑差步進時間為1min。

　　2.3 測量功能

　　實時測量總及A、B、C各相的電壓、電流、有功功率、無功功率、功率因素及電網頻率。

　　2.4 費率和時段

　　具有2套費率時段方案，最大13個時區、10個時段、8套日時段表、13個節假日、4個費率。支持備用時段和備用時段投入日前設置功能。

　　2.5 顯示功能

　　支持自動循環顯示和按鍵查詢顯示，可通過紅外光口、RS485通訊口對顯示內容、顯示項切換時間、顯示模式切換時間等進行設置?？蓡为?dú)設置A、B兩組顯示內容。切換A、B屏顯示內容的方法是按住上面的顯示控制鍵5秒以上。

　　上電后，在無按鍵操作時，處于自動循環顯示狀態，電表將自動輪流顯示預先設置顯示編碼的相關數據項，數據項的顯示切換時間間隔為循顯時間。

　　若有按鍵操作，則進入按鍵查詢顯示狀態，通過顯示控制按鍵可以向前或向后翻查預先設置的顯示編碼的相關數據項。若不再操作按鍵，則延時超過設定的顯示模式切換時間后將返回到自動循環顯示狀態。

　　3. 外形及接線

　　                                        外形尺寸圖(單位：mm)

　                                                  　輔助端子接線圖

　　           輔助端子脈沖輸出原理圖

　　                                三相三線經PT、CT接入
