炬華DCZL12-1296采集器終端(國網II型)使用說明書 - 下載
    炬華
電壓規格:
220V
精度等級:
有功:1S級;無功:2S級
電流規格:
5(6)A
主要功能:
終端提供RS485抄表接口,接1路485電表
通訊接口:
單RS485
通訊協議:
DL/T645—1997 、DL/T645—2007
0731-82052265 135 4866 1746

QQ:點擊這里給我發消息

聯系人:吳經理

說明書簡介

  1. 概述

  杭州炬華DCZL12-1296型采集器終端是低壓電力線載波集中抄表系統的重要組成部分,終端具有功能穩定、使用簡單、運行穩定、維護方便、可靠性高、性價比高的特點,能夠很好的滿足用戶在遠程抄表方面的應用需求。

  2.功能特點

序號

項    目

1.

數據采集

電能表數據采集

終端提供RS485抄表接口,接1路485電表

接收集中器下發的指令轉給485電表,并接485電表的響應數據回傳

單相電能表的采集數據包括:正向有功總電能示值等信息。

2.

參數設置

和查詢

終端參數

通過紅外維護接口可以設置和查詢485電表的表地址、通信速率、采集器地址等

3.

數據傳輸

與集中器通信

a) 實現對集中器下發指令的透明轉發,并將485電表的響應回傳

b) 本地維護接口的通信協議符合Q/GDW 376.1-2009《電力用戶用電信息采集系統通信協議:主站與采集終端通信協議》

與電能表通信

終端與電能表通信,通過485接口按照DL/T 645規約抄讀電能表數據

4.

本地功能

本地狀態指示

具有電源、工作狀態、通信狀態等指示。

  3.外形與安裝尺寸

  單位:mm

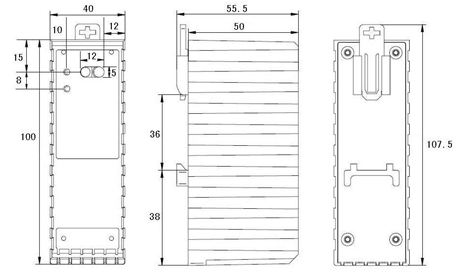

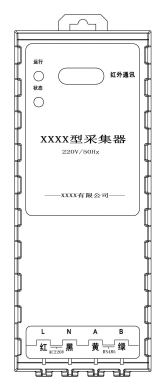

        炬華DCZL12-1296采集器終端(國網II型)外形與安裝圖

        炬華DCZL12-1296采集器終端(國網II型)外形與安裝圖

                                                              外形與安裝圖
