1. 概述

　　三相四線電度表DTSD342-1H是威勝集團有限公司專門研發、生產和銷售的電能計量儀表，儀表適用于變電站自動化、配變網 自動化、小區電力監控、工業自動化、智能型配電盤和開關柜。威勝集團產品在國內市場占有率超過20%，為國內領先的計量高端產品?！?

　　2. 主要功能

　　● 三相頻率測量;

　　●2路開關量輸入，2路光耦繼電器輸出;

　　● 提供1路12V，50mA的直流電源輸出;

　　● RS485支持Modbus RTU規約和DL/T645規約自適應;

　　● 電壓斷相,逆向序，通訊狀態等顯示提示;

　　● 產品全密封設計，防塵防霧;　

　　3. 安裝與接線

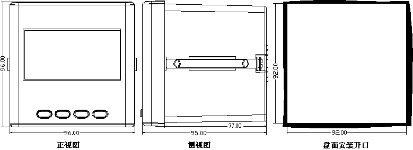

　　3.1 安裝尺寸

　　3.2 主端子接線圖

　　儀表由“V+ 、V-”供電，電源類型：交直流兩用電源(范圍：40V~420V)。

         (無PT)接線圖

          (帶PT)接線圖
