1. 概述

　　DTSD342配置號為3D)三相電子式多功能電能表是一款集測量記錄、超大屏幕LCD顯示、通信于一體的電力儀表，可以測量電網三相電壓、三相電流、三相有功功率、三相無功功率、三相視在功率、三相功率因數以和頻率;計算三相電壓不平衡度和三相電流不平衡度、;并能計量正反向有無功電能以及復費率(最大六費率)電能;RS485通信接口支持MODBUS RTU和DL/T645雙通信規約;儀表可選用2路開關量輸入和2路開關量輸出，可以實現本地或遠程的開關信號監測和控制輸出功能(即“遙信”和“遙控”功能)，或選用4路可靈活控制的變送器輸出。該儀表廣泛適用于各種控制系統、能源管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤和開關柜，包括使用在發電廠、水電站等用電管理自動化系統中。

　　2. 工作原理

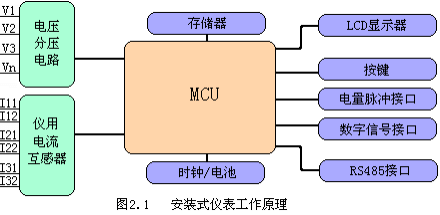

　　本儀表采用了高精度的采樣計量，高速的MCU進行數據處理，多段的液晶控制驅動器、豐富的液晶顯示屏、帶有溫補的實時時鐘，非易失存儲器。具體結構如圖2.1所示。
