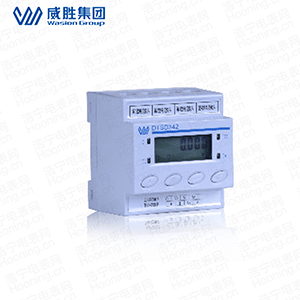

DTSD342(配置號為5D、5Z、5N)三相電子式多功能電能表(導軌式安裝)是一款集測量記錄、超大屏幕LCD顯示、通信于一體的電力儀表，可以測量電網三相電壓、三相電流、三相有功功率、三相無功功率、三相視在功率、三相功率因數以和頻率;計算三相電壓不平衡度和三相電流不平衡度、并能計量正反向有無功電能以及復費率(最大六費率)電能;RS485通信接口支持MODBUS RTU和DL/T645雙通信規約; 選配的2路開關量輸入或2路開關量輸出可以實現本地或遠程的開關信號監測和控制輸出功能(即“遙信”和“遙控”功能)。該儀表廣泛適用于各種控制系統、能源管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤和開關柜，包括使用在發電廠、水電站等用電管理自動化系統中。

　　其中5Z表還具有三相分次(2～15次)諧波電壓、諧波電流及諧波含有率，三相電壓、電流畸變率功能。簡單型的5N表無硬時鐘，不具備分時、結算、需量、事件記錄等與時間相關的功能及諧波功能。

　　本說明書適用于5D、5Z、5N三款表型，區別如下：
